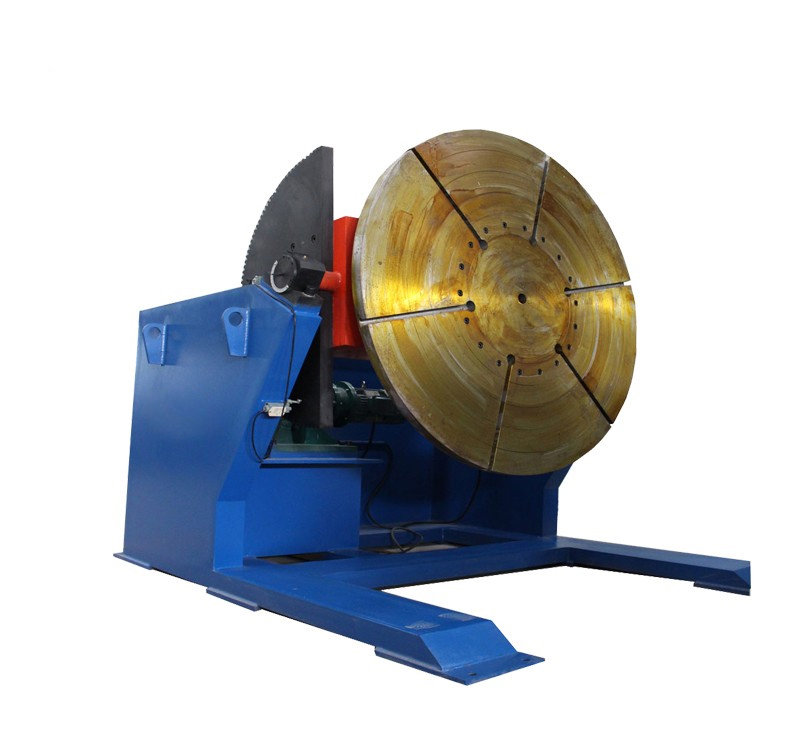

座式变位机

座式变位机由旋转机构、翻转机构、框架和电子控制系统组成。它通过工作台的旋转、翻转使工件处于更佳的焊接或装配位置。工作台旋转采用变频无级调速,工作台通过扇形齿轮或液压缸驱动倾斜。工作台的翻转角度为0~120°。可实现与操作机或焊机的联合控制。

在线咨询 全国热线
15106999623
产品介绍 PRODUCT INTRODUCTION

座式变位机由旋转机构、翻转机构、框架和电子控制系统组成。它通过工作台的旋转、翻转使工件处于更佳的焊接或装配位置。工作台旋转采用变频无级调速,工作台通过扇形齿轮或液压缸驱动倾斜。

工作台的翻转角度为0~120°。可实现与操作机或焊机的联合控制。

其他类似的名字也常叫:焊接工作台,焊接回转平台,焊接操作台,双立柱变位机,L型变位机等名称。

可以配单轴,双轴,三轴,实现水平旋转,垂直翻转等多重或者单一功能

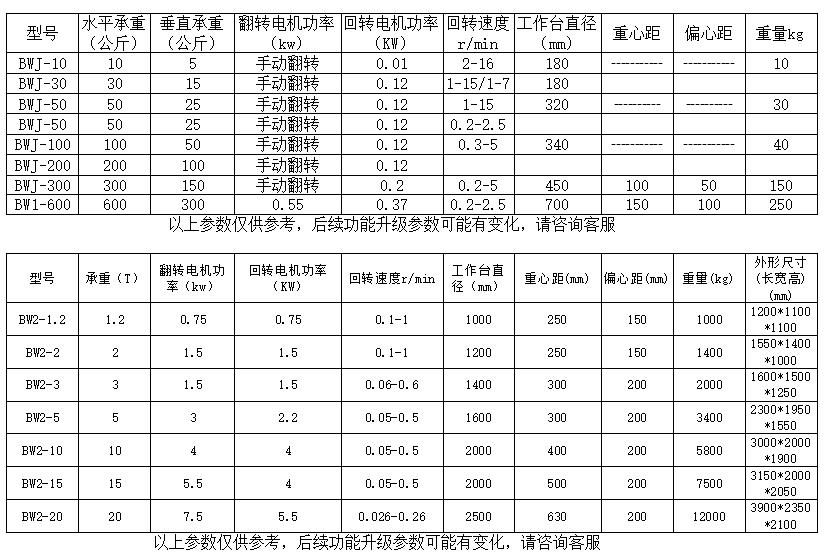

主要技术参数:



三爪卡盘,导轨和气动,固定焊炬位置 ,实现对工件的自动夹紧功能。同时加装的控制器可以控制工作台的旋转与焊枪开关同步开启,并能实现焊接时间的自动控制。配置:

该设备在变位机基础上加装。所有附件可与工作台的翻转随动,并且可以实现焊枪或割枪上下、左右、前后及角度的自由调整;卡盘和气动用来夹紧并对工件定位,以保证工件定位精度及焊接或切割质量。通过工作台的回转、翻转使工件处于更佳焊接或装配位置,实现自动或半自动焊接或切割;该设备还可作为机器人周边设备与机器人配套。

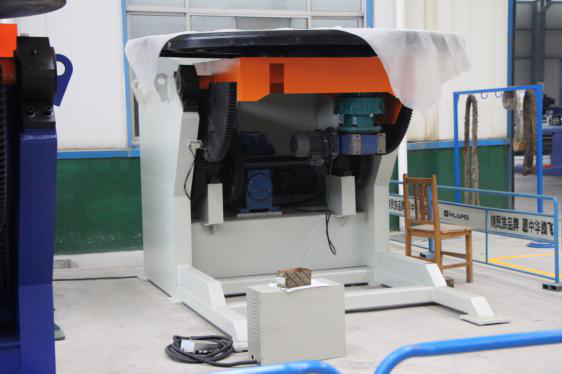

整机结构

 精加工工作台:不易受焊接飞溅损伤,使用寿命长;机架采用板材及型材拼焊成型,具有足够的机械强度,并确保长时间使用不变形。回转机构及翻转机构通过轴承座安装在机架上。

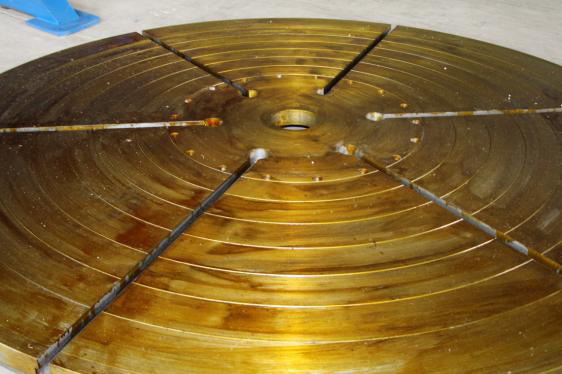

工作台面盘

工作面盘采用双层面台或整板精加工设计,拥有结构合理、刚性好、使用寿命长的特点,带有T型凹槽更加方便工件的固定,可根据客户要求配置卡盘。

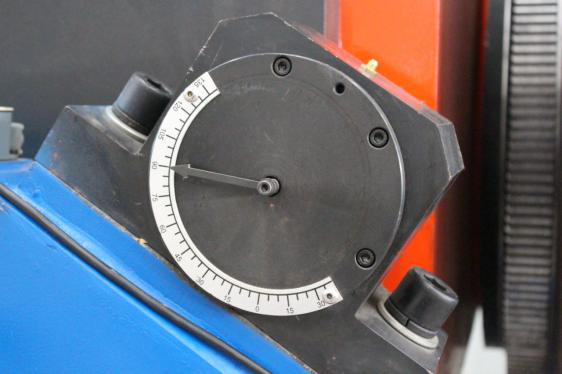

角度刻盘

清晰明显的角度刻盘,能够让用户更方便的掌握工件翻转角度,使得操作更加精准可靠。


回转电机

选用国内知名厂家的优质电机,可以实现无极变频调速

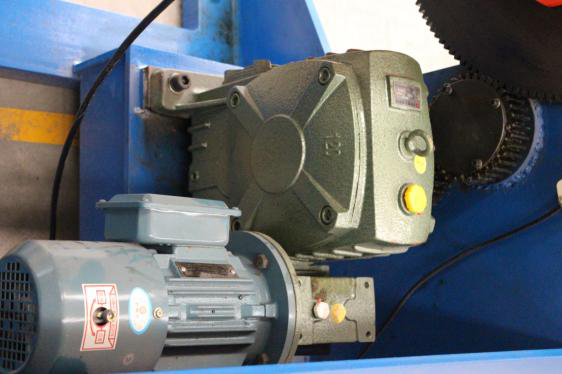

翻转电机

国内知名品牌电机,控制精度高、可靠性强、使用寿命长等特点

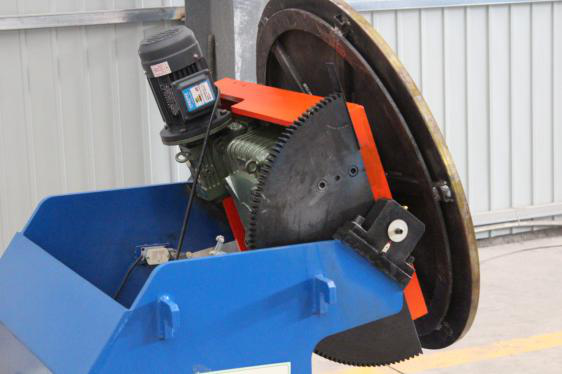

安全自锁

机器具有自锁功能,在倾斜翻转时更大负荷下不滑动,安全可靠。

案例产品:


售后服务:


1》欧卡智能对我公司客户承诺:主机保修一年,依据设备不同,可提供视频或上门服务,可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。

4》可为海外设备提供派遣工程师维护的服务

5》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

6》出厂提供设备必需部件,备件。

设备相关产品:

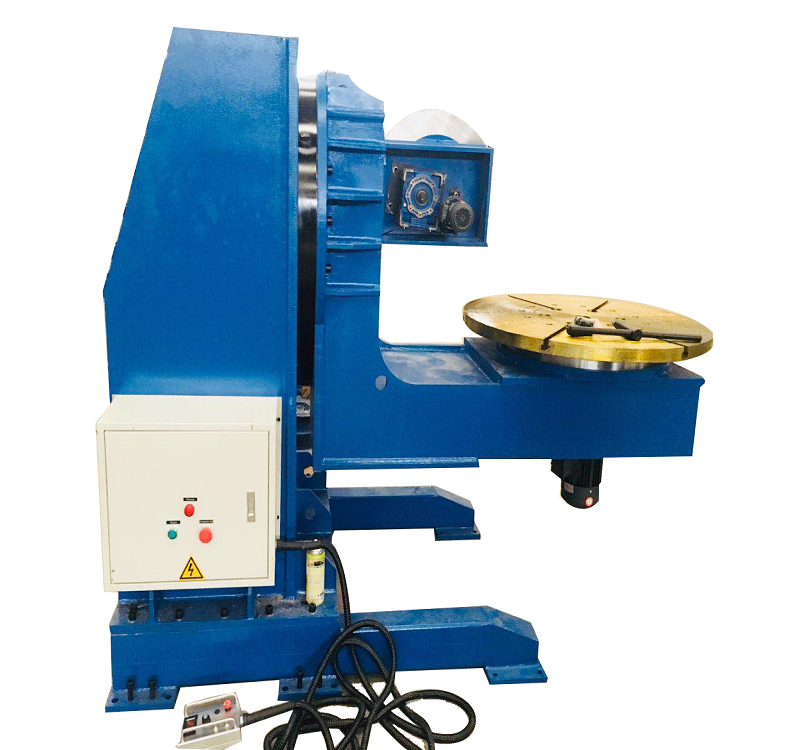

L型变位机

(当您的工件非常不规则,既需要翻转方便又需要旋转方便时您可以选用)

回转平台

(当您只需要工件回转时可以选用)

升降式双立柱变位机

(当您根据工件情况,来调整焊接变位机的高度时,您可以选用)
