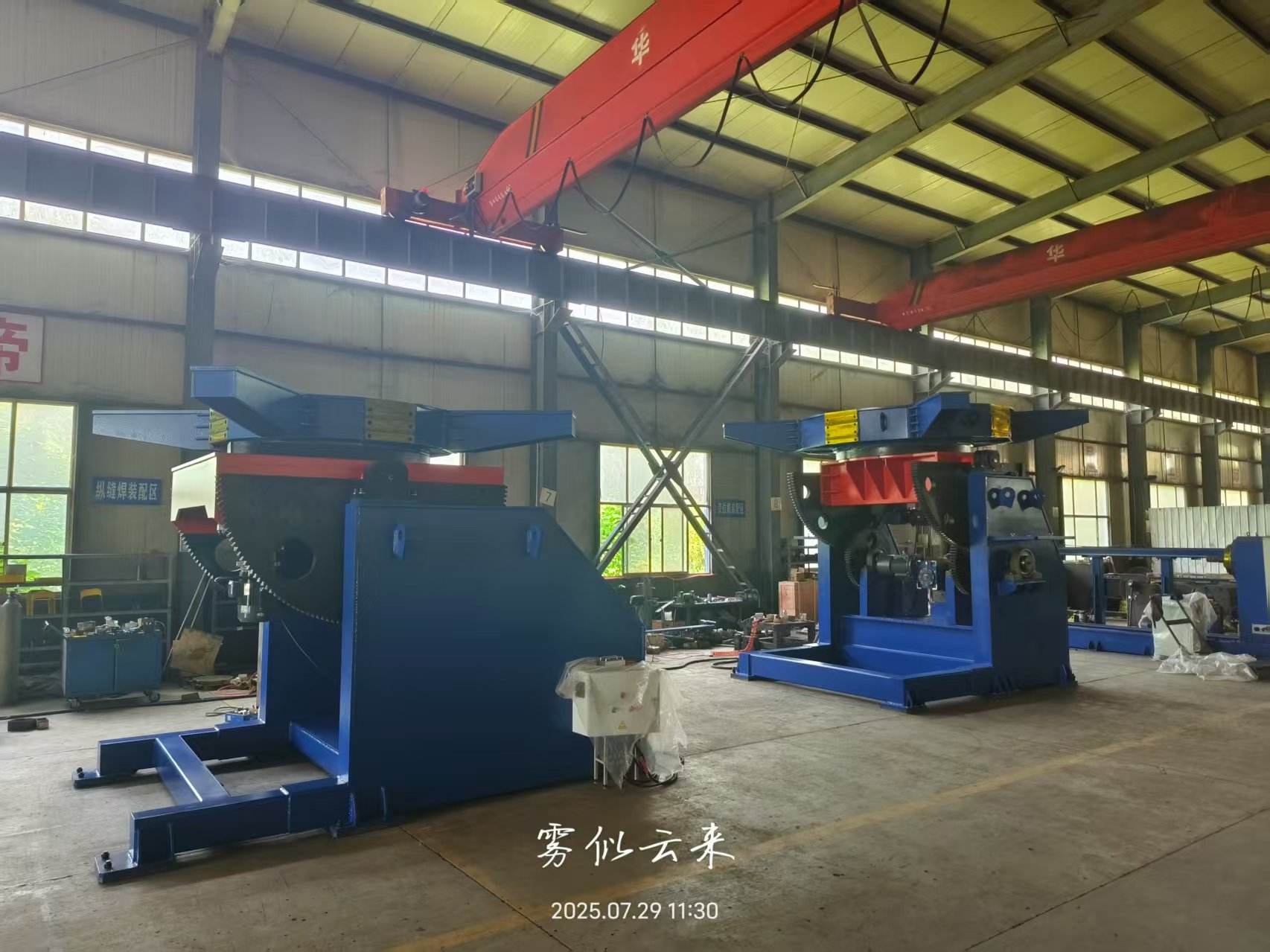

大型变位机

我们一般把10吨，20吨，30吨，40吨，50吨，60吨等称重的变位机成为大型变位机，外观尺寸非常庞大，很多时候大型，超重的工件翻转旋转就需要这种大型变位机来实现变位功能。

座式变位机由工作盘、回转机构、导电装置、翻转机构、底座和电气控制系统组成

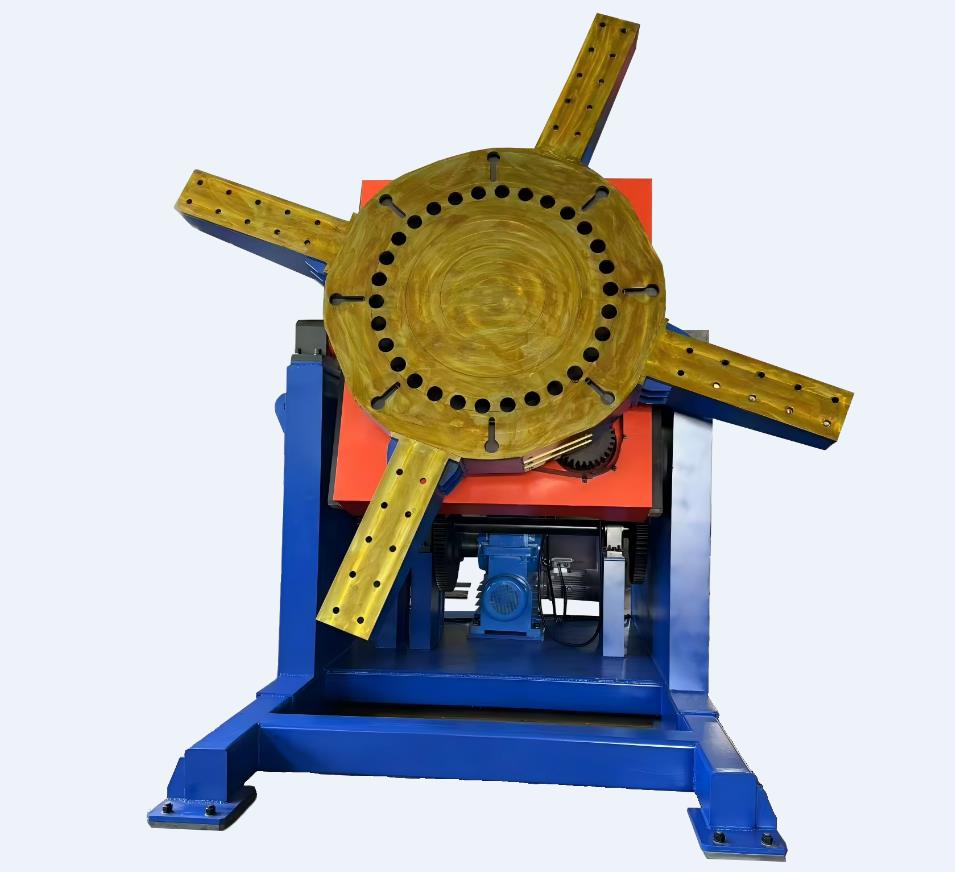

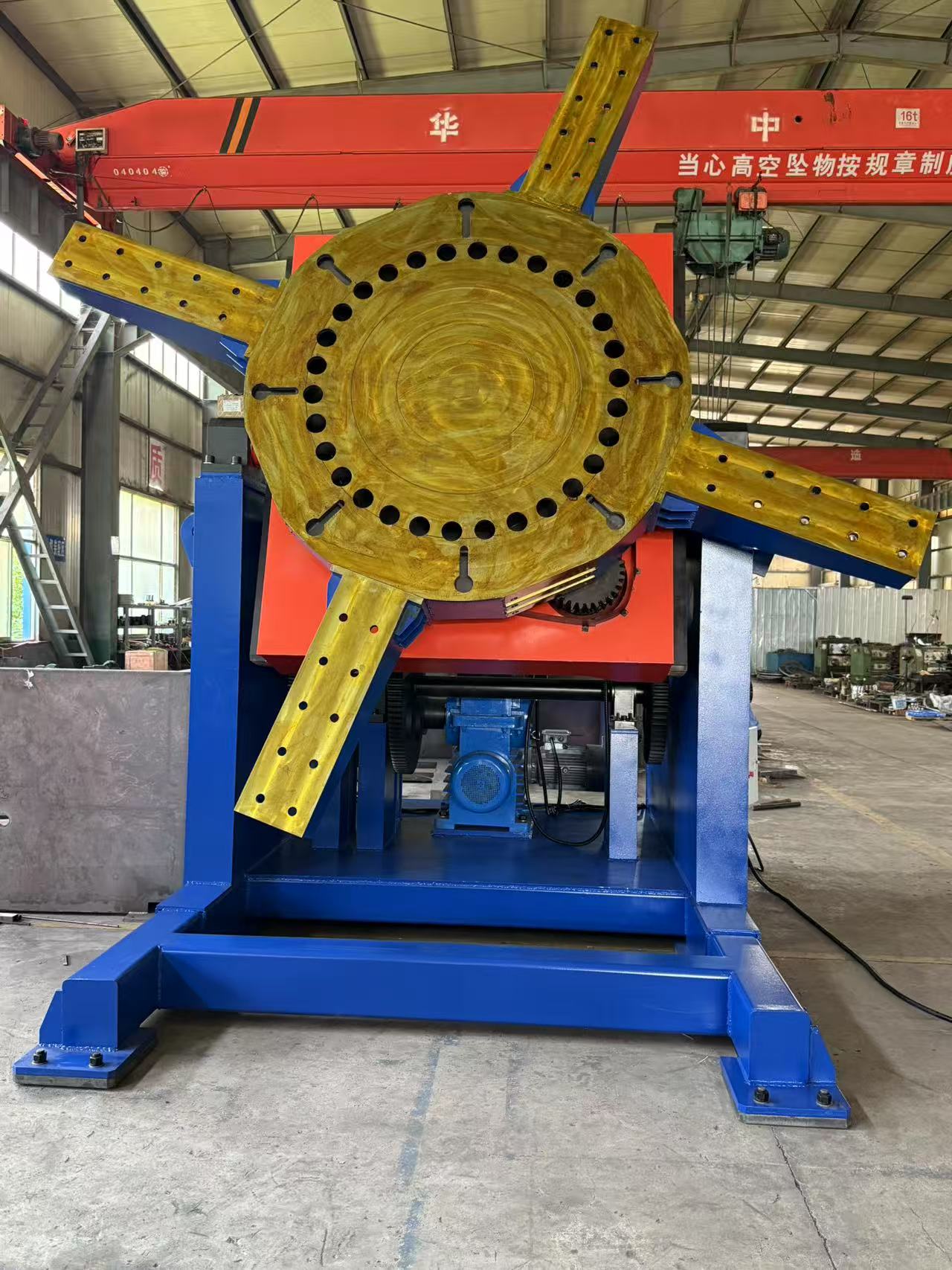

1.工作盘

1) 20吨变位机工作盘为直径Φ2000mm的圆盘，面上加工有螺孔和8个T形槽，满足M30T形螺母，又加工了环型槽，便于工件对心；T形槽下面增加垫板。通过台面延伸臂扩展到Φ4000（Φ2000+1000*2）mm

2) 40吨变位机工作盘为直径Φ3000mm的圆盘，面上加工有螺孔和8个T形槽，满足M30T形螺母，又加工了环型槽，便于工件对心；T形槽下面增加垫板。通过台面延伸臂扩展到Φ5000（Φ3000+1000*2）mm

3) 用优质钢板焊接而成，在受力部位作了加强处理。

4) 工作盘固定在专业回转体上，保证稳定地承载和回转。

2.回转机构

1) 工作台固定在大型回转支承上，保证额定载荷下的承载及回转平稳；回转机构用于带动工件旋转，便于焊头对工件进行环形焊接。

2) 整个回转机构安装在箱型结构的横梁翻转框上，横梁对工件进行支撑承载，并将工件的重量通过横梁传递到两边立柱支架上，能承受大的冲击载荷和扭曲力。采用箱形结构可以有效承载和抗扭能力。箱形焊接件焊后去应力处理后再加工，内外根据受力情况布置有大量加强筋。横梁与翻转机构通过螺栓联接。

3.导电装置

1) 导电装置为一筒状结构，由导电筒和导电刷组成；导电筒通过横梁的中间通孔与工作盘固定，能与工作盘一起回转。

2) 导电装置与横梁之间采取了绝缘处理，防止通过轴承过电，造成部件损坏。

3) 导电装置的导电能力为3000A。

4.底座

1) 机架采用型材焊接而成结构牢固可靠,是整个设备的支撑结构。

2) 为了保证强度，我们将底座联结起来联为整体，内部行腔根据受力的情况焊接加强筋。

6.控制系统

   设备在控制系统上应达到的要求:

1) 设备在供电系统为380V±10%，三相，50Hz±1网路电压下能长期稳定运行，超出此范围应立即给出报警信号。

2) 控制系统设有行程保护、过载保护、断电保护等装置，以确保人员和设备的安全。

3) 控制系统具有如下功能：

翻转动作的正转、反转和停止功能；

回转动作的正转、反转、快速转动和停止功能。

技术参数（这里参数仅供参考，后续改进不保证会及时更新，10吨-60吨的具体参数可以咨询客服）
