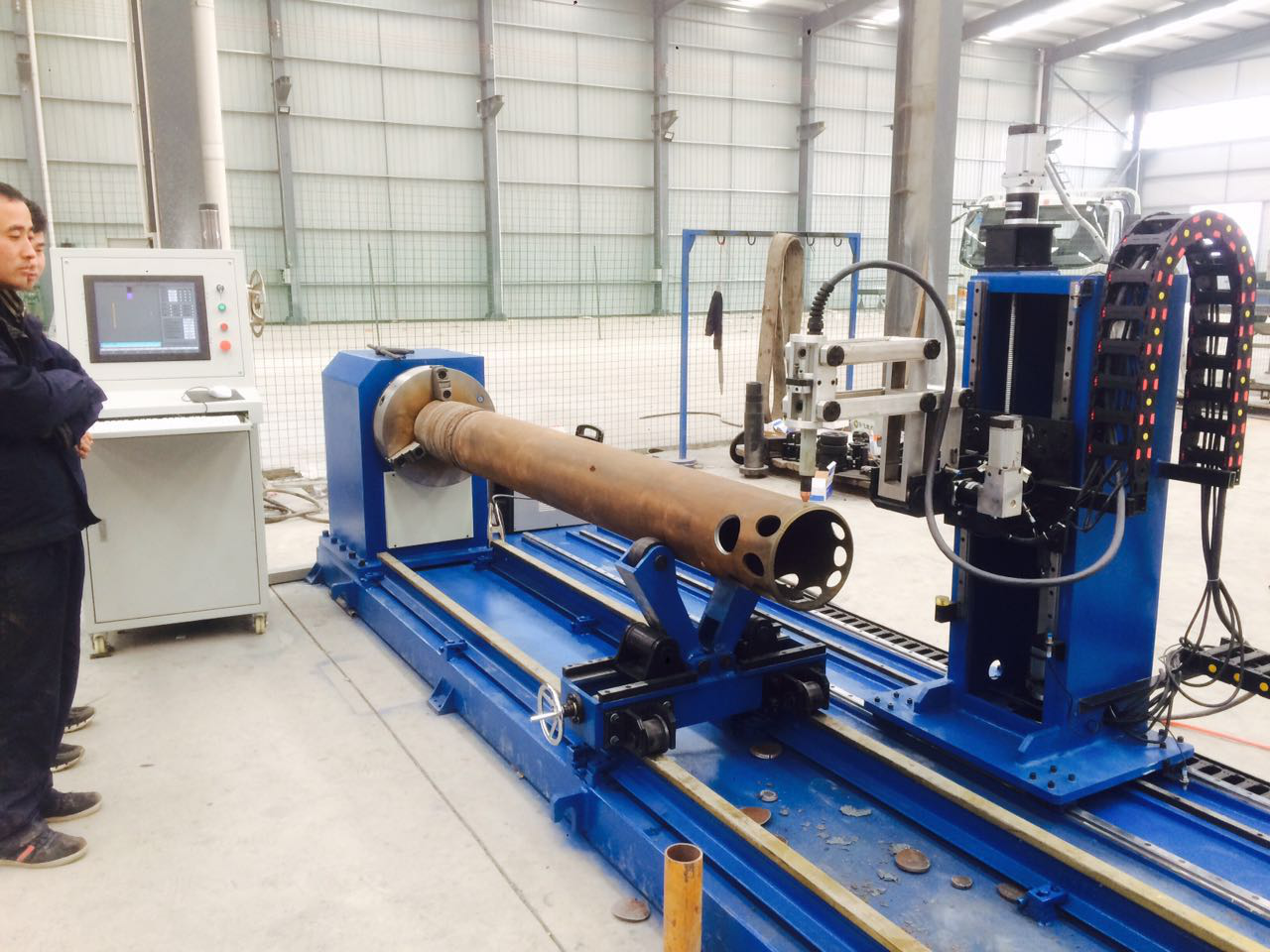

QGVI系列数控管道切割机的数控控制界面以图形与数据结合，操作十分简单：操作人员只需将主管和支管的半径，相交角度，切割速度等参数输入电脑后按动“启动”按钮、就能进行自动点火、预热、切割等自动操作。软件中设计了合理的切割引入引出线，使切割面的质量得到保证，每次切割后的参数可保存为文件，供以后相同工件使用。
QGVI系列数控管道切割机的切割方式可根据用户要求选择氧乙炔气割、氧液化石油气气割或等离子切割。更大小切割管径以及管子长度均可根据用户要求进行设计制造。
QGVI数控管子相贯线切割机，其切割管子规格为直径(Φ60－Φ630 mm)。
切割管子长度为（500-12000mm）
设备特点
设备设计以人为本，中文界面操作简单，设备结构先进可靠，适用于长期连续加工，运行控制稳定可靠。
主要规格
| 设备名称 | 三轴数控圆管相贯线切割机 | 五轴数控圆管相贯线切割机 | ||
| 型号 | QGVI | QGVI | ||
| 切割系统参数 | 动作名称 | 轴代号 | 运动范围 | 运动范围 |
| 管子(主轴)旋转 | A | 自由回转 | 自由回转 | |
| 割矩左右移动 | Y | 可选 ( 据管子长度 ) | 可选 ( 据管子长度 ) | |
| 割矩左右摆动 | C | / | ±60° | |
| 割矩左右摆动 | B | / | ±60° | |
| 割矩上下移动 | Z | ≤ 210 mm | ≤ 300 mm | |
| 数控控制轴数 | 三轴二联动/五轴四联动 | |||
| 切割直径 | Ф50-Ф800 mm | |||
| 切割管子长度 | 500-12000 mm | |||
| 切割管子壁厚 | 火焰 : 5-50 mm | |||
| 等离子切割厚度 | 根据所选配的等离子电源 | |||
| 重量 | 5000 Kg | |||
| 切割速度 | 50-1500 mm/min | |||
| 移动速度 | 6000 mm/min | |||
| 运行精度 | ±0.2 | |||
| 卡盘规格 | Ф500/630/800 三爪定心 ( 手动 ) | |||
| 支架数量 | 2个 或根据使用情况 | |||
| 燃气种类 | 乙炔 , 丙烷 , 天燃气 | |||
| 电源电压 | 电压 : 3 相 AC380V ±10％ | |||
丰富的可调整参数
| 更大坡口角：纵横向均为±60° | 切割小交叉角：±30° |
| 切割速度自动无级调速； | 连续切割设定； |
| 管子椭圆度误差自动补偿； | 定角和定点坡口设定 |
| 正交母管骑座式开孔切割 | 正交母管插入式开孔切割 |
| 斜交母管管面开孔切割 | 斜交母管管面偏心开孔切割 |
| 管端垂直和斜面切割 | 正交和斜交支管管端切割 |
| 正交和斜交偏心母管切割 | 正交和斜交偏心支管切割； |
| 母管管面矩形切割； | 母管槽形中心、偏心切割； |
| 海洋工程管管子两端斜交切割 | 多支管相交支管管端切割； |
| 圆管焊接弯头、“虾米节”斜截面切割； | 多支管相交母管管面开孔切割； |
设备的主要功能
1 本切割机可根据用户需要选用火焰或等离子进行切割，既能切割碳钢管子，又能切割不锈钢管子。本切割机操作十分简便，只需输入主管支管的管径、主管与支管的相交形式、交角和切割速度等参数后，便可进行自动切割。不必进行复杂的计算工作。并且，能在主管上切割多个不同方向、不同直径的圆柱相贯线孔和能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。并具有一次装夹能在主管上切割多个不同方向、不同直径的圆柱相贯线孔及一次装夹切割支管两端的功能。
2 本切割机可根据用户需要能切割定角度、变角度坡口面。在圆管上切割焊接弯头“虾米节’’的两端斜截断面，也能在圆管端部切割斜截端面 ，斜度≥25°(与钢管轴线的夹角) ；或直接进行钢管截断。本切割机能切割与环形主管相交的支管相贯线端头还能在圆管上切割方孔、腰形孔。
3上海方凌控制系统和软件功能介绍：
本控制系统具有人性化的交互界面，操作简单、直观的三维相贯线成像；动态切割仿真一目了然；断点记忆具有原轨迹返回再返切功能；快速自动定位、暂停、加减速控制；故障自我诊断及操作失误智能判别、自动报警显示、自动诊断功能；丰富、可扩充的宏程序调用及编辑功能；中英文显示、人机对话功能。具有在线和离线的编程方式，可通过U盘，网络等和外部交换信息，并可手动输入作临时性修改。多轴控制器，更大可控制到八轴。多条相贯线可连续切割，多管相交一次切割成形，提高准确性。
