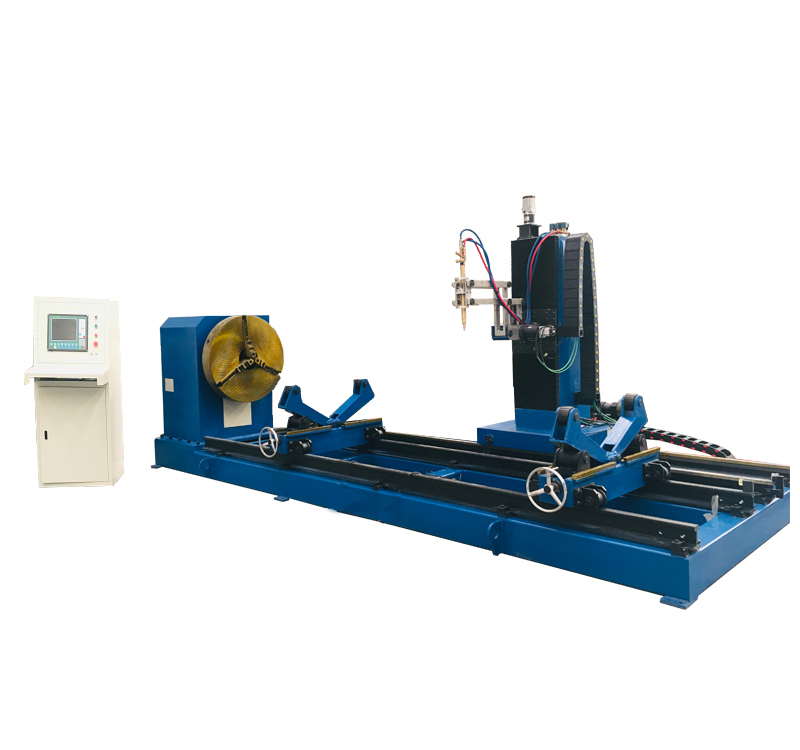

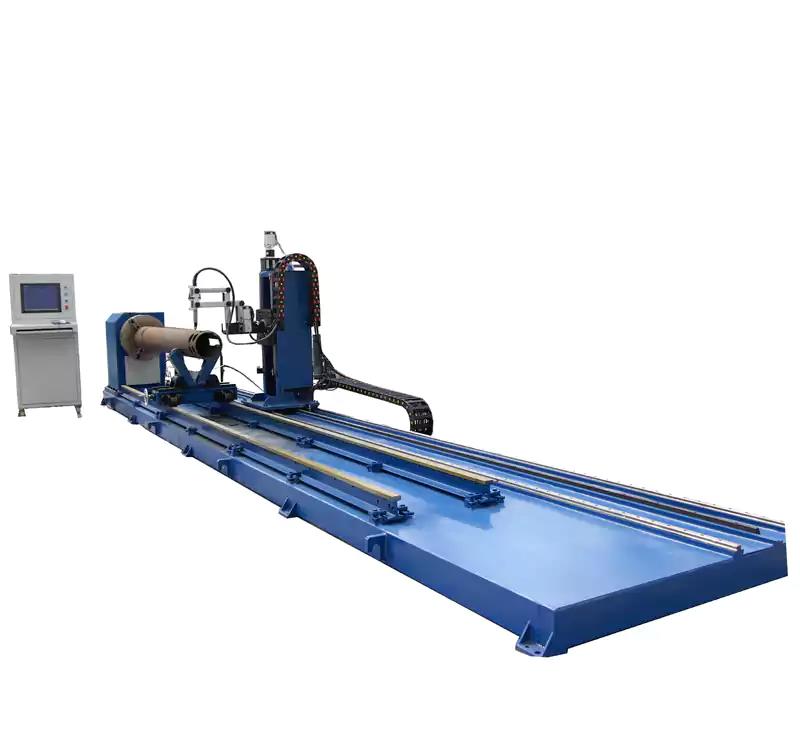

圆管相贯线切割机

数控相贯线切割机能十分方便的切割加工此类工件,无需操作者计算、编程,只需输入管道相贯系统的管子半径、相交角度等参数,机器就能自动切割出管子的相贯线、相贯线孔以及焊接坡口。

在线咨询 全国热线
15106999623
产品介绍 PRODUCT INTRODUCTION

产品介绍

数控管子相贯线切割机采用数字化控制,设备控制轴数有二至六轴等不同机型。每种机型在切割如工时实现控制轴联运,具有切割各种相贯线、相贯孔功能;定角坡口、变角坡口切割功能;管子不圆度和偏心补偿功能。

更大坡口角:纵横向均为±60°(火焰)

切割速度自动无级调速;

连续切割设定;

管子椭圆度误差跟踪调整;

正交母管骑座式开孔切割;

正交母管插入式开孔切割;

斜交母管管面开孔切割;

斜交母管管面偏心开孔切割;

定角坡口设定;

管端垂直和斜面切割;

正交和斜交支管管端切割;

正交和斜交偏心母管切割;

正交和斜交偏心支管切割;

母管管面矩形切割;

母管槽形中心、偏心切割;

园管焊接弯头、“虾米节”斜截面切割;

多支管相交母管管面开孔切割;

多支管相交支管管端切割;

海洋工程管管子两端斜交切割;


设备参数(参数仅供参考)

产品型号(型号需要跟技术确认)

QGVI-500

QGVI-B500

数控控制轴数

三轴两联动

五轴四联动

主轴旋转(轴代号Y)

自由回转

割炬左右移动(轴代号X)

可选(根据管子长度)

割炬上下移动(轴代号Z)

≤210mm

≤300mm

割炬左右摆动(轴代号B)

/

±60°

割炬前后摆动(轴代号C)

/

±60°

切割直径

50-800mm

切割管子长度

500-12000mm

切割管子厚度

火焰

5-50mm

等离子

根据所选配的等离子电源

切割速度

50-2500mm/min

移动速度

6000mm/min

运动精度

±0.2

标准配置:

序号

关键部件名称

单位

数量

1

控制系统

1

2

机臂系统

1

3

驱动装置

3/5

4

装夹装置

1

5

支撑装置

3

6

导轨

1

7

气路系统

1

8

控制柜

1

9

操作台

1

售后服务

1》欧卡智能对我公司客户承诺:主机保修一年,可提供上门服务,设备上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
