一、 设备的用途及适用范围
1、 设备的用途：棱锥通讯塔外纵缝的自动焊接
2、 适用范围： 长12000mm 直径300-1500mm
3、 工件状态：工件焊接面平整，对接焊缝更大间隙小于1mm,或先用气保焊接打底
4、 工件表面状态：无油污、严重锈蚀等
5、 工件焊接前状态：
焊接前工件点焊牢固，清洁焊点，固定引弧和熄弧板
二、 设备概述
1. 用户电力塔杆外纵缝的焊接采用龙门行走焊接，待焊接工件固定不动的方式进行；焊接龙门行走速度采用伺服无级调速，能满足焊接速度的调整要求。
2. 针对电力塔杆有一定的锥度，可调滚轮架采用丝杆调节的滚轮架，滚轮座之间的距离通过手动丝杆调节，根据内纵缝焊接的需要调整滚轮座之间的间距，使纵焊缝尽量处在水平的位置。
3. 机头附近配有电视监控摄像头方便焊接观察。

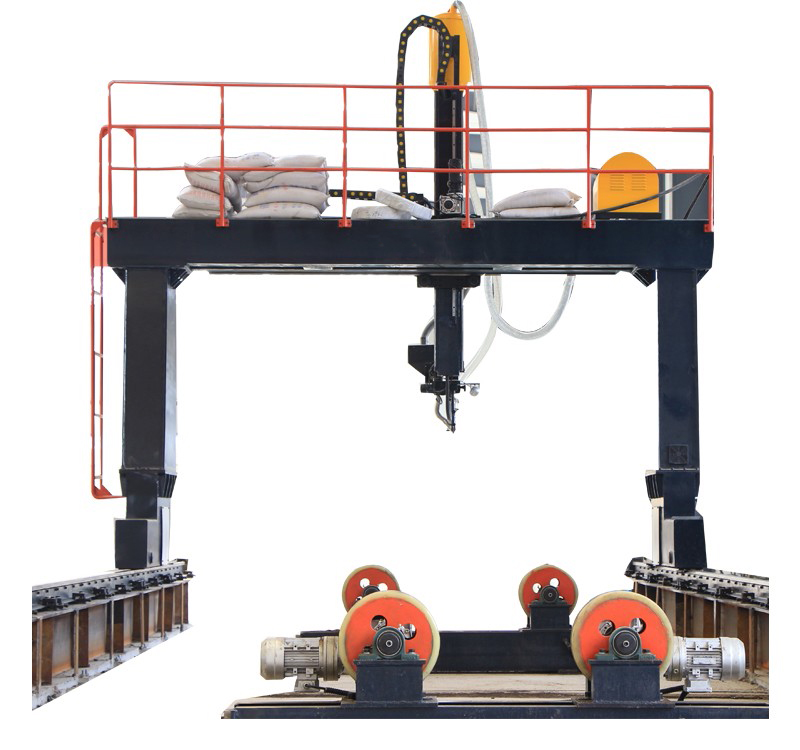

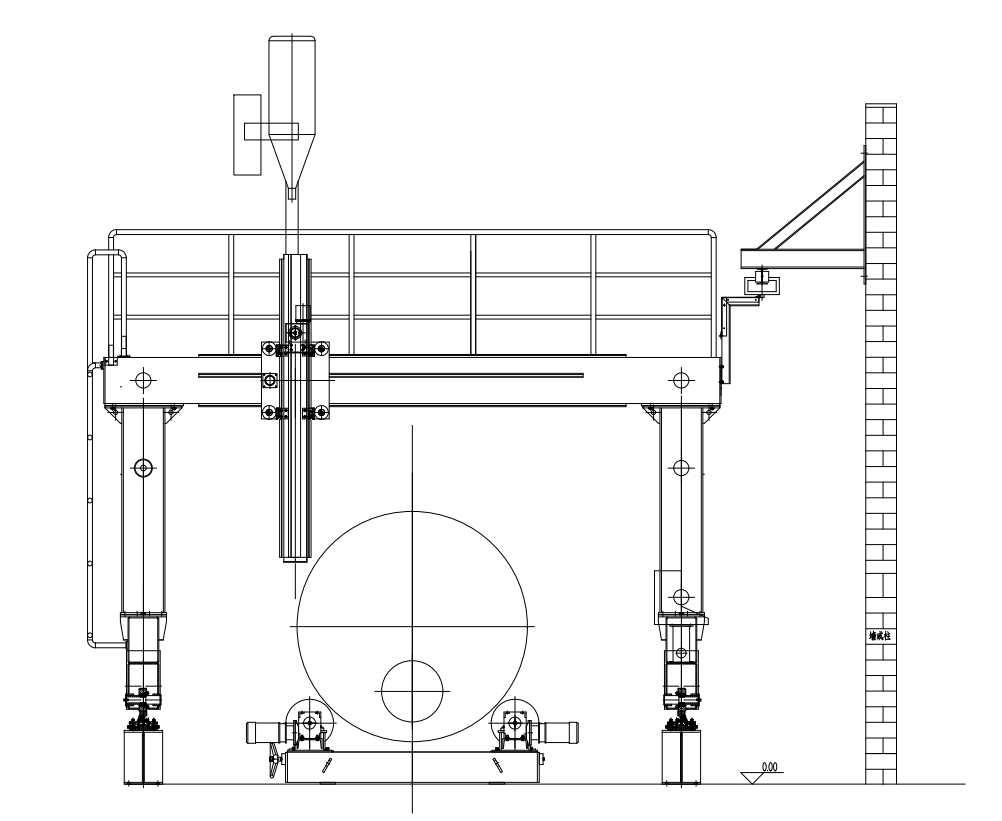

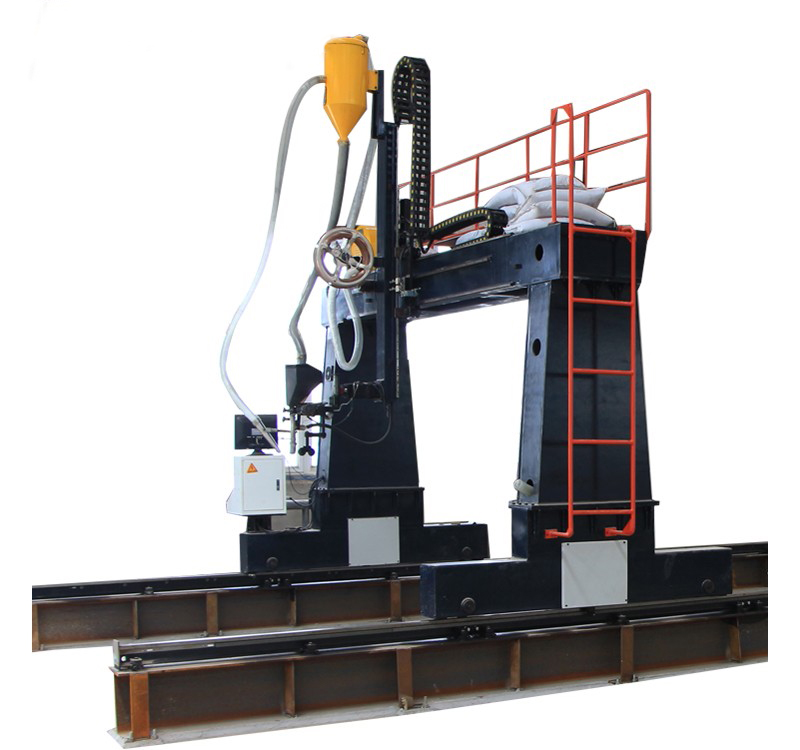

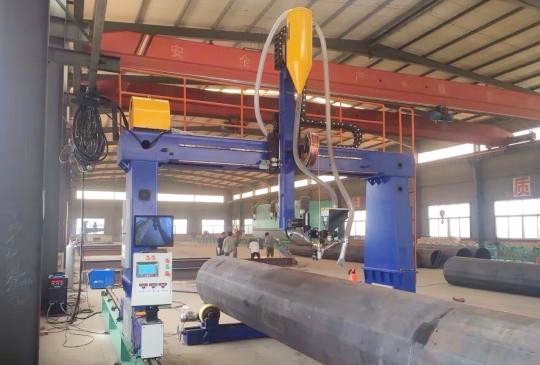

三、 设备示意图
（图片仅供参考，以实物为准）
四、 设备说明
（一）LM3000-15外纵缝焊接专机
1、 技术参数
A. 龙门架导轨中心距 3500mm
B. 焊枪上下行程 800mm（电动、恒速）
C. 焊枪横向调整距离 1500mm（电动、恒速）
D. 焊接工件直径范围 300-1500mm
E. 行走焊接速度 150-1500mm/min（交流伺服无级调速）
F. 承载焊丝重量 20kg
G. 导轨规格 24kg精密导轨
H. 导轨长度 16m×2
技术参数：
型 号 | MZ-630IVz | MZ-1000IVz | MZ-1250IVz |
额定输入电压/频率 | 三相380V±10% 50Hz | ||
额定输入容量(KVA) | 34 | 55 | 69 |
额定输入电流(A) | 51 | 83 | 115 |
额定输出电压(V) | 44 | ||
额定负载持续率(%) | 100 | 100 | 100 |
输出空载电压(埋弧/手弧)(V) | 89/83 | 84/82 | 92/88 |
电流调节范围(A) | 50~630 | 50~1000 | 50~1250 |
电压调节范围(V) | 20~50 | ||
功率因数 | ≥0.88 | ||
焊丝直径(mm) | 1.6~4.0 | 2.0~6.0 | 2.0~6.0 |
外壳防护等级 | IP21S | ||
绝缘等级 | H/B | ||
外型尺寸LxWxH(mm) | 708×336×584 | 788×366×815 | 788×366×846 |
重量(kg) | 55 | 95 | 100 |
设备主要配置明细表
序号 | 名 称 | 规格型号 | 数量 | 用 途 | 品 牌 |
1 | 龙门式纵缝焊接主机 | LM3000-16 | 1 | ||
2 | 可调滚轮架 | HG2-5 | 1 | ||
3 | 焊剂回收机 | 1 | 焊剂回收 | ||
4 | 视频监控器 | 1 | 焊接监控 | ||
5 | 行星减速机 | 3 | |||
6 | 伺服电机 | 3 | 松下 | ||
7 | 蜗轮蜗杆减速机 | 1 | 焊枪调整 | ||
8 | 轴承 | 1批 | 瓦 轴 | ||
9 | 电气元件 | 1批 | 正泰 | ||
10 | 24kg导轨 | 32米 | |||
11 | 焊机 | 1台 | 奥太 |
