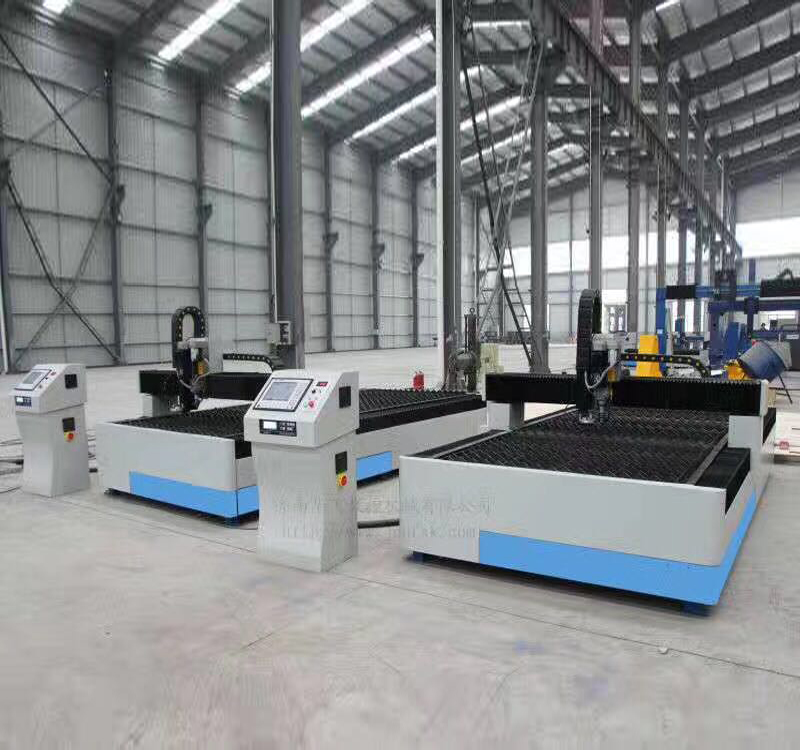

厚板台式等离子切割机

数控等离子切割机结合简单易用的数控系统,利用高温在喷嘴处喷射出来的高速气流离子化,从而形成导电体。当电流通过时,该导气体即形成高温等离子电弧,电弧的热量使工件切口处的金属局部熔化(和蒸发),并借助高速等离子气流的动力排除熔融金属以形成切口的一种加工方法。

在线咨询 全国热线
15106999623
产品介绍 PRODUCT INTRODUCTION

产品介绍

1、台式数控等离子切割机是一种精密机械传动、热切割技术相结合的一种高效、高精度、高可靠性的切割设备。良好的人机界面使得操作更加方便简单,能快速准确地切割出各种形状复杂的板材,特别适用于中、薄有色金属板材、不锈钢和碳钢板材的自动化切割下料。它采用一体式模块化设计,安装快捷,移动方便。
2、床身整体采用钢结构焊接后精加工,整体回火、充分消除焊接应力,性能稳定可靠。横梁及端粱采用铸铝后精加工,运动性能好。纵向采用双边同步驱动系统。保证整机速度及精度。
3、纵、横向导轨采用国产或进口直线导轨,精度高、导向好。驱动齿条、齿轮由专业厂家定制,表面渗碳淬火,精度高。
4、配液晶显示屏,全部采用汉字显示。显示器下方随时提示各项操作方法,因而操作人员只需简单培训,即可进行各项操作,使用非常明了方便。
5、驱动系统为伺服驱动或步进驱动,根据用户需要可选用产品——进口日本松下交流伺服驱动或步进电机驱动,是整机更加平稳运行,速度变速范围更宽,加速时间短;

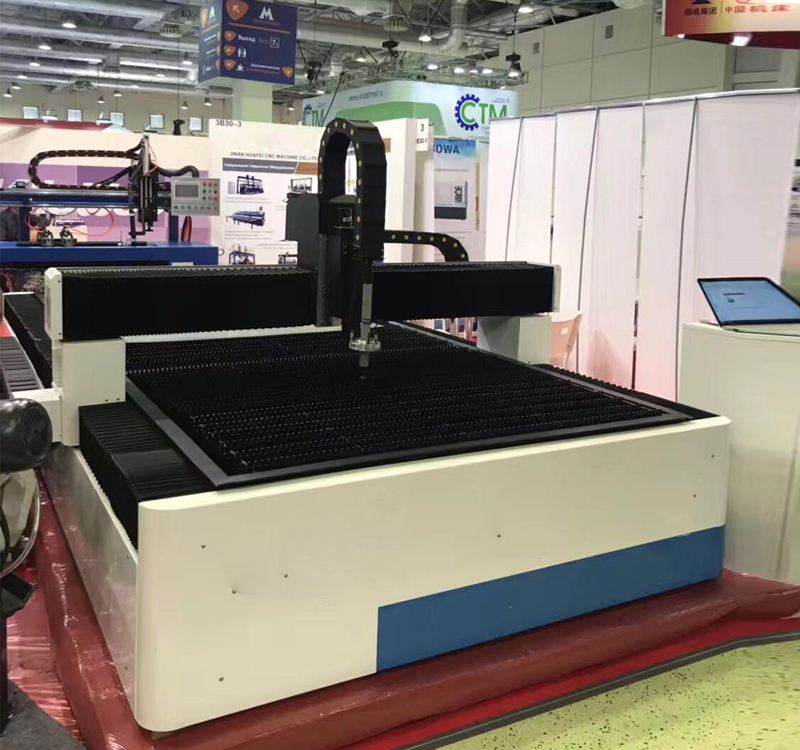

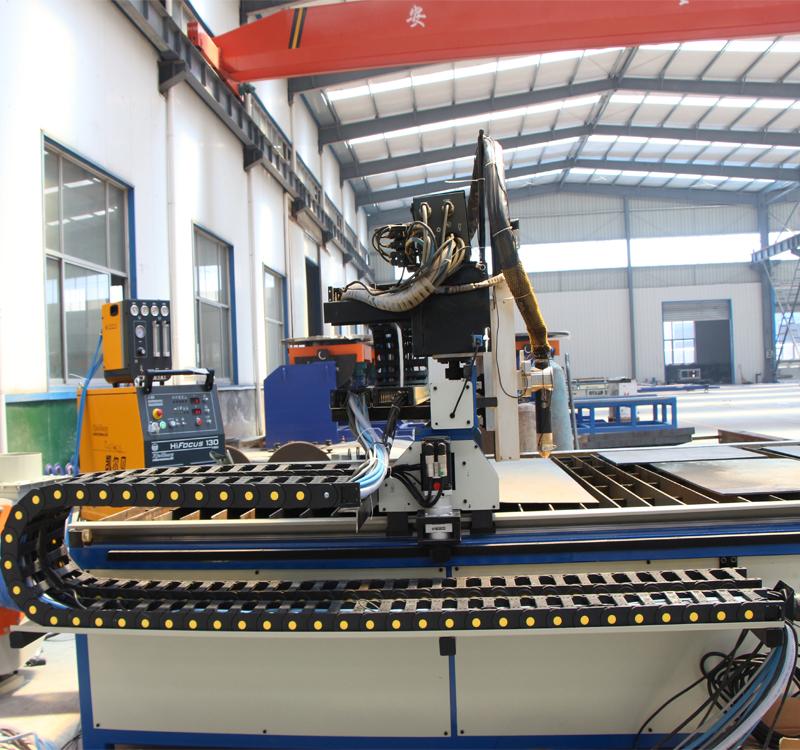

厚板台式等离子切割机

设备参数

1.有效切割范围:1300*2500mm和1500*3000(可根据要求加长、加宽)
2.等离子切割机:5-12KW
3.切割速度:0-15000mm/min
4.指令格式:G代码codeHPGL
5.整机重量:450kg
6.输入电源:380V/50HZmm
7.输入电流:25A
8.输入功率:8KW
9.切割电流:20-160A
10.切割电压:90V
11.电流调节范围:15-60A

标准配置:

1、台式机架,方管焊接框架结构,焊接后经整体退火处理,以彻底地消除内应力,使之在长年使用中不发生变形。

2、机械传动系统全部采用精密滚动轴承和加工精度为国标7级的精密斜形齿轮与斜形齿条的完美啮合,使设备运行更加精准、有效及稳定。

3、导轨:纵横向轨道采用直线滑轨,使其在两根轨道行走,平稳。

4、所有设备零配件,均采用发黑、电镀等表面处理。

售后服务

1》欧卡智能对我公司客户承诺:主机保修一年,可提供上门服务,设备上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
