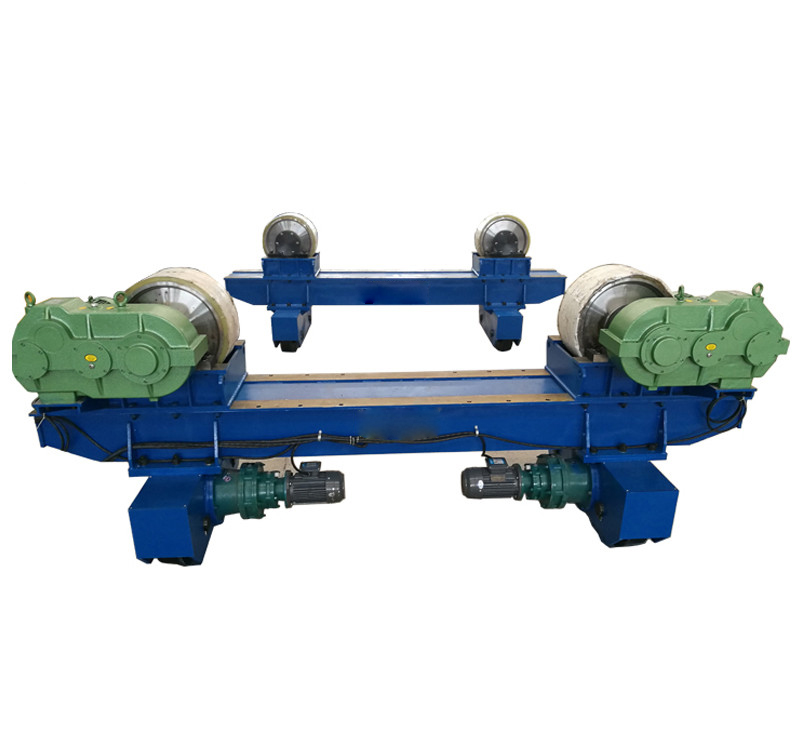

行走滚轮架

行走滚轮架采用螺钉分档移动滚轮,调节滚轮中心距,以适应工件直径的变化。进口变频器无级调速,调整范围宽,精度高,启动力矩大;手控盒操作简单、可靠,具有多种自保护功能,并可在电器箱留人联动接口,可与焊接操作机等焊接设备的控制系统相连,实现联动集控控制。

在线咨询 全国热线
15106999623
产品介绍 PRODUCT INTRODUCTION

产品介绍

行走式焊接滚轮架主要由主动滚轮架、被动滚轮架、电控系统、行走机构等组成,可分为电动行走和手动行走。

主动滚轮架上安装有二套驱动装置,驱动装置主要由驱动电机、减速器等组成,用于驱动滚轮旋转。底部装有行走机构,由两个电机同步驱动行走轮,可使滚轮架在导轨上行走。

电控系统主要由电控箱及手控盒组成。

电控箱由变频调速系统等组成,主要用于控制电机通断以实现工艺要求的机械动作,并对滚轮电机进行控制和保护。主要低压电器元件采用知名品牌产品,性能安全可靠。

变频调速系统采用施耐德低噪声、高性能、多功能变频器,具有宽范围、恒转矩调速特性,调速平稳,无转矩脉动等特性,其控制信号采用模拟量控制,整体稳定性高,抗干扰能力强。

电控系统中配有手控盒,控制电缆超软多线电缆,确保使用可靠。手控盒采用防撞式设计,并设有悬挂装置。各控制按钮(旋钮)均有英文标识。

电控箱与主动滚轮架安装一体,从而方便设备的搬运。


设备参数(仅供参考)

规格

型号

载重(T)

适应工件

范围(mm)

滚轮直径和宽度

滚轮线

速度(m/h)

电机

功率(kw)

间距可调

方式

调速

方式

橡胶轮

(mm)

金属轮

(mm)

KT-2

2

φ200-1800

φ200×80

2×φ190×16

6-60

2×0.18


KT-5

5

φ250-2300

φ250×100

2×φ240×20

6-60

2×0.37

KT-10

10

φ300-2800

φ300×120

2×φ290×25

6-60

2×0.55

KT-20

20

φ500-3500

φ350×120

2×φ340×35

6-60

2×1.1

KT-40

40

φ600-4200

φ400×120

2×φ390×45

6-60

2×1.5

KT-60

60

φ750-4800

φ450×120

2×φ440×60

6-60

2×2.2

螺钉分档

可调

KT-80

80

φ850-5000

φ500×120

2×φ490×100

6-60

2×3

KT-100

100

φ1000-5500

φ500×120

2×φ490×100

6-60

2×4

KT-160

160

φ1100-6000

-

φ620×220

6-60

2×4

KT-200

200

φ1100-6500

-

φ700×260

6-60

2×4

KT-250

250

φ1200-7000

-

φ700×260

6-60

2×5.5

KT-300

300

φ1200-7000

-

φ700×300

6-60

2×7.5

KT-400

400

φ1300-7500

-

φ800×320

6-60

2×7.5

KT-500

500

φ1300-8000

-

φ800×320

6-60

2×11

KT-650

650

φ1400-8500

-

φ900×400

6-60

2×11



产品配置

行走滚轮架是一种焊接辅助设备,常用于圆行走滚轮架

筒类工件内外环缝和内外纵缝的焊接。包括底座、主动滚轮、从动滚轮、支架、传动装置,动力装置驱动等组成

售后服务

1》欧卡智能对我公司客户承诺:主机保修一年,可提供上门服务,设备上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
